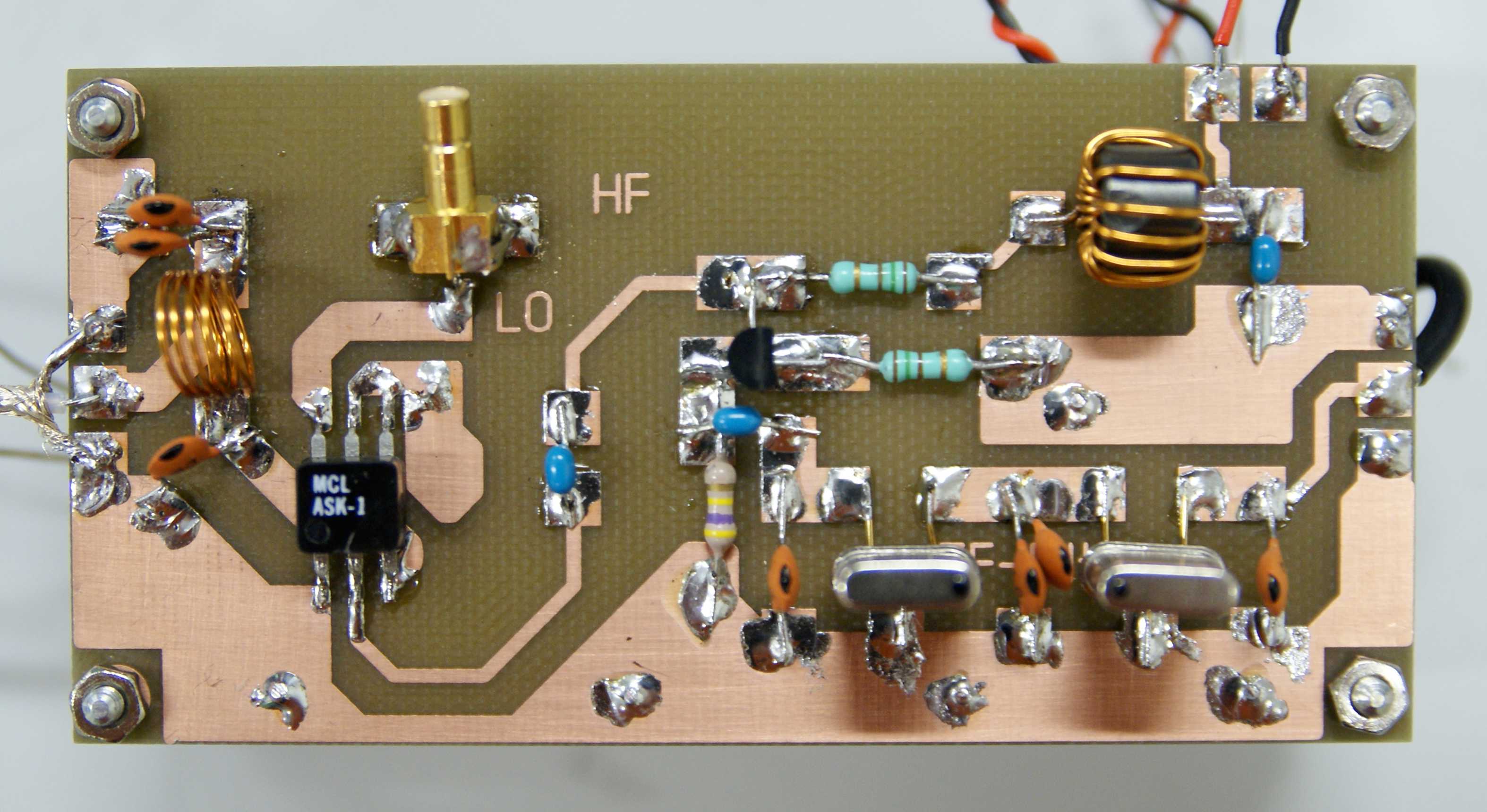

Die Zwischenfrequenzstufe passend zu meinem FM-Modulator ist heute fertig geworden. 🙂
Ich habe es leider verbummelt den Schaltplan fertig zu zeichnen. Denn gibt es dann später.
Die ZF-Stufe besteht aus einem Quarzfilter einem nachfolgenden Verstärker (BF245A).
Ein Mischer (ASK-1) mischt die ZF dann über den LO in das 2 m – Band.
Am Ausgang befindet sich noch ein pi-Filter ,der das LO-Signal und das zweite Mischsignal um 10 dB unterdrückt.
