Audioverstärker

Ein kleines 5 Minuten Bastelprojekt.

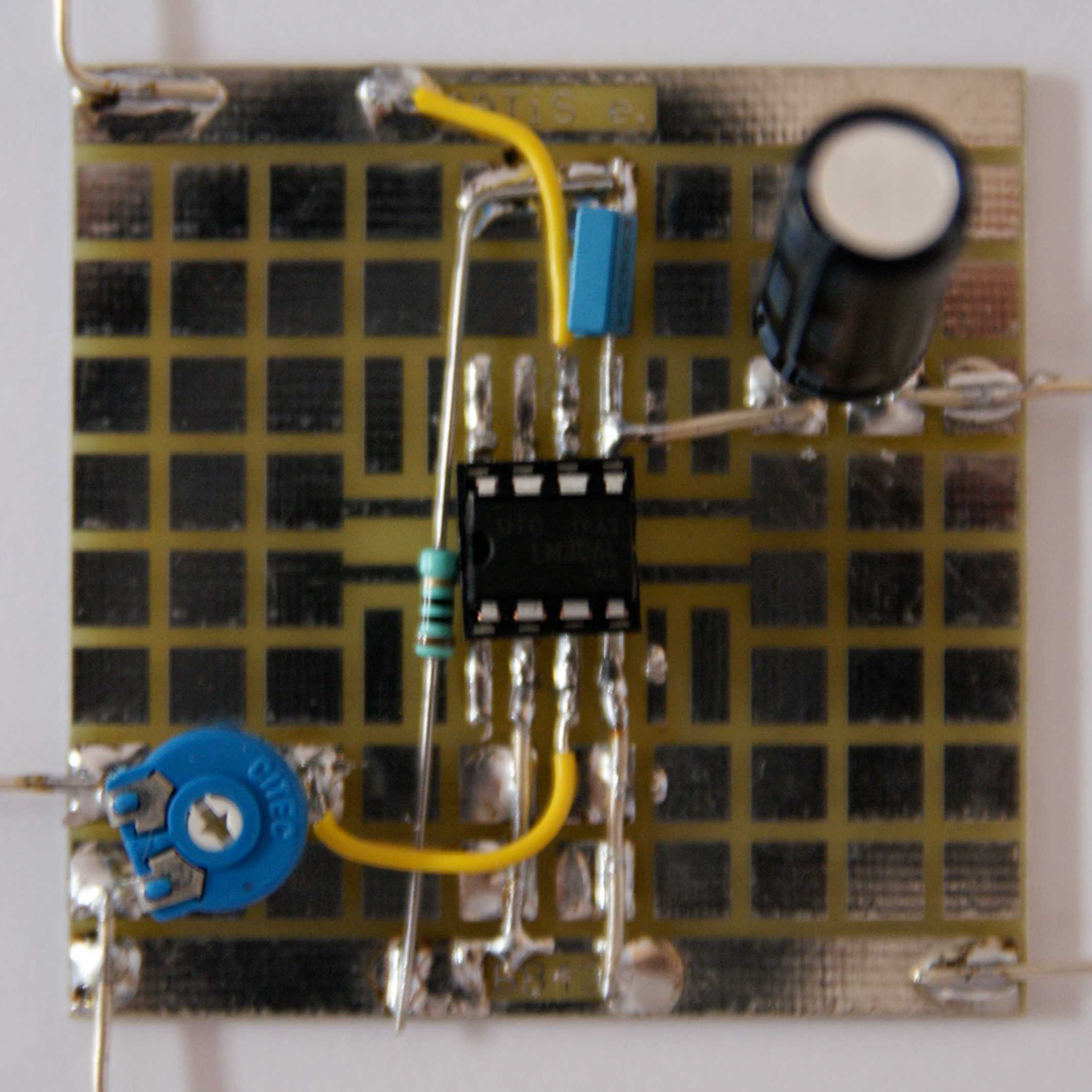

Ich habe einen NF-Verstärker mit einem LM386 aufgebaut.
Der kleine IC ist mit Sicherheit kein High-End Verstärker, aber vom Preis unschlagbar.
Die Verstärkung von 20 (oder sogar 200) und die bis zu 1 W Ausgangsleistung sind auch nicht schlecht.

Es sollte jedoch darauf geachtet werden den IC nicht zu stark zu belasten, da sonst das Audiosignal verzerrt wird.
Aufgrund der großen Verstärkung die der IC erreichen kann, sollten beim Aufbau zwei Dinge unbedingt berücksichtigt werden, um ein Einschwingen zu verhindern.
Den Eingang und der Ausgang sollten im Layout möglichst weit von einander entfernt liegen.
Die Pins 2 und 4 sollten möglichst direkt mit der Masse verbunden sein.

Das Datenblatt mit den Schaltungen gibt es hier.
