Ich bin gerade dabei einen SDR-Einsteiger-Kit der Zeitschrift Funkamateur aufzubauen.
Dabei gibt es leider eine kleine Falle. In die ich auch prompt getappt bin.

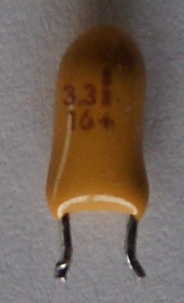

Die vier mitgelieferten Tantal-Kondensatoren (C13, C22, C23, C29) sind leider etwas verwirrend beschriftet.
Die beiden aufgebrachten Doppelstriche könnte man getrost für den Hinweiß auf den Minuspol der Elkos halten.
Dem ist aber nicht so!
Unter den beiden Doppelstrichen findet man ein kleines Pluszeichen.
Genau das ist richtig! Die positive Spannung muss also an der Seite mit den Doppelstrichen anliegen.

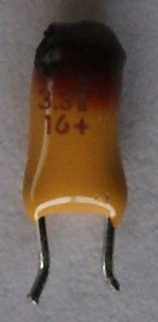

Wird die Polung vertauscht passiert genau das hier:
Beim anlegen der Betriebsspannung passiert zunächst nichts und dann entsteht verdammt viel Rauch, es funkt uns blitzt ….
