Die Zeitung Funkamateur bietet es einen per USB steuerbaren Osizilator an.
Der Aufbau ist extrem einfach, weil alle SMD-Bauteile schon vorbestückt sind. 5 Minuten Arbeit und fertig. 🙂

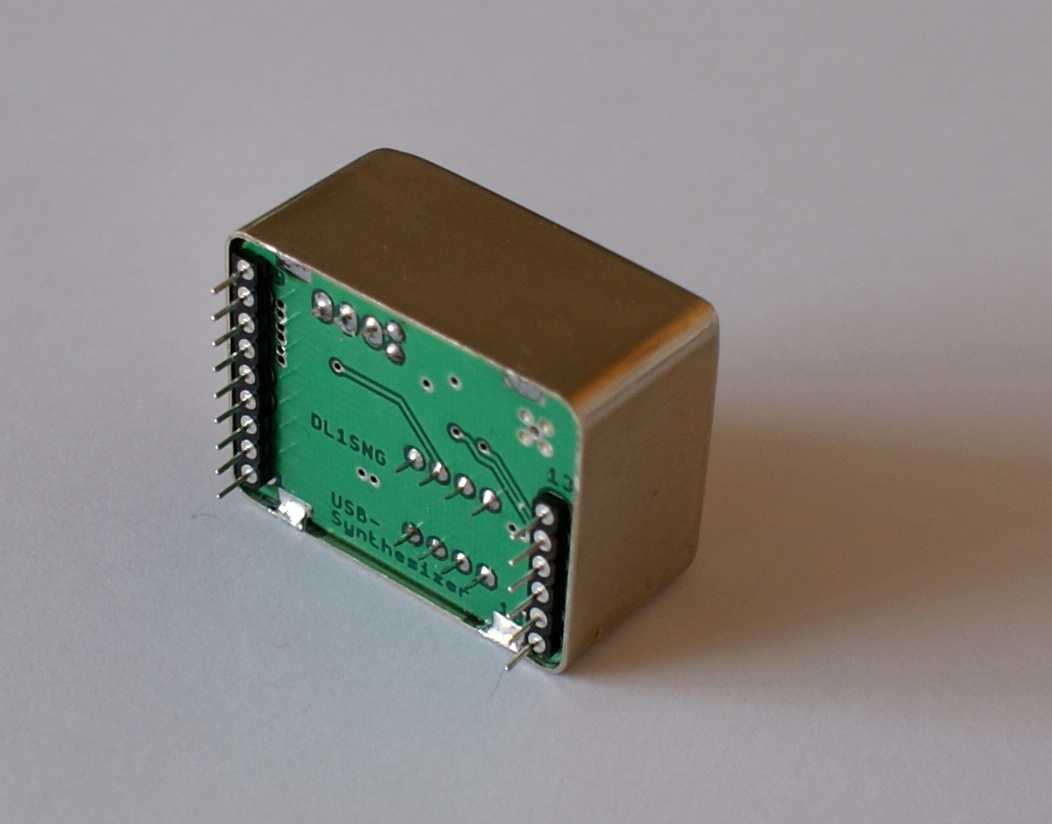

Ich habe die Variante FA-SY 2 aufgebaut.
Zusätzlich habe ich noch die Adapterplatine BX-029 mitbestellt.
Das erspart einem, dass für den Aufbau ein USB-Kabel zerschneiden werden muss um die Pantine anzusteuern. Zudem bekommt die Heizung durch einen möglichen 12 V Anschluss mehr Leistung.

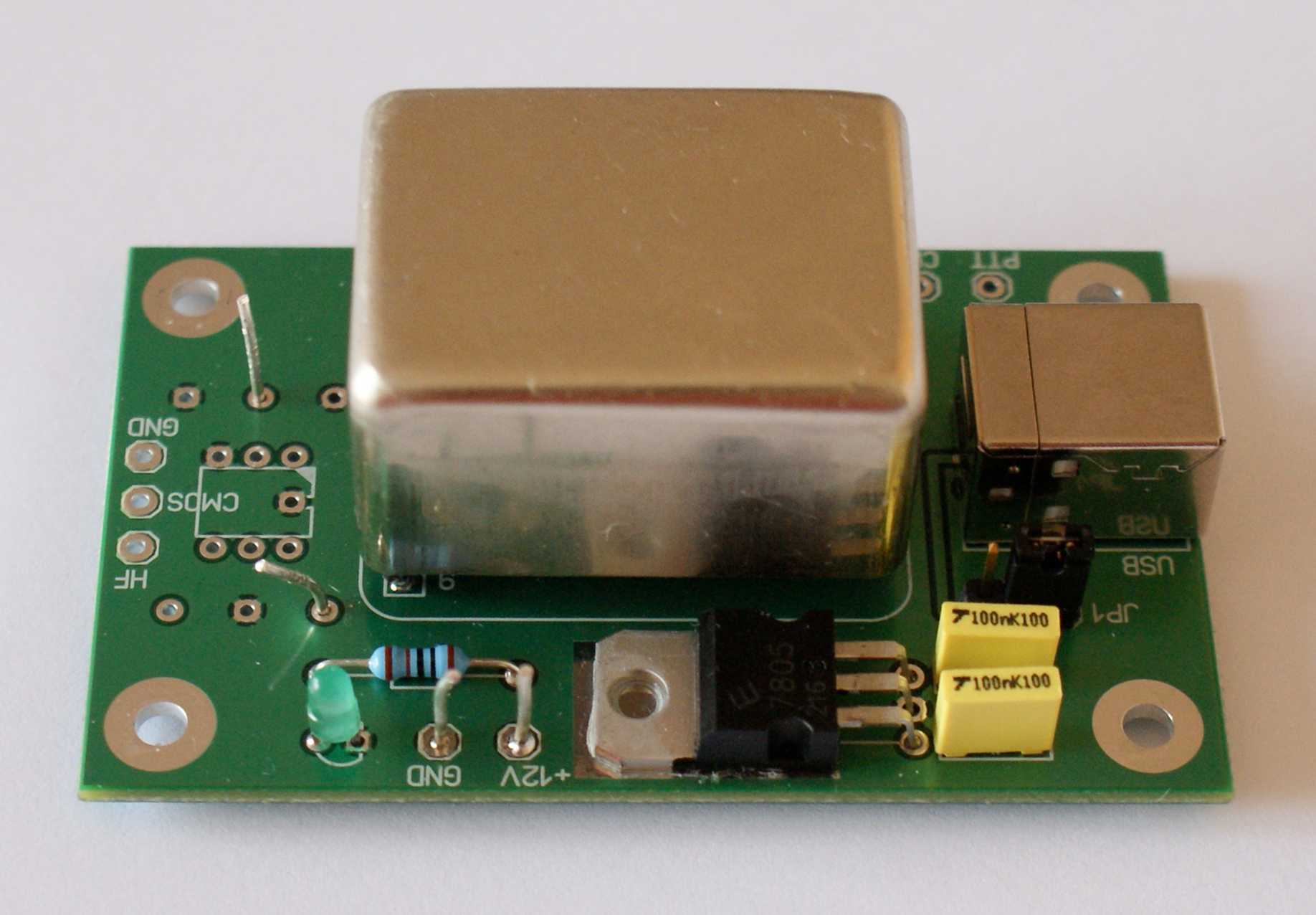

Zusammengesteckt sieht das ganze dann so aus:
Nach dem Aufbau ging es dann erst mal an den Messplatz.
Bei 200 MHz liefert der Oszilator einen stabiles Signal von -28 dBm.
Wobei mit einer vernünfitegn Auskopplung über einen Übertrager durchaus noch ein wenig mehr Pegel drin sein sollte.
Im Datenblatt des FA-SY 2 steht was von 215 MHz als oberste Frequenz.
Bei mir waren aber auch noch 269 MHz erreichbar.
Ab 270 MHz ist dann aber wirklich kein Signal mehr zumessen.
